Una grúa es una máquina utilizada en diversos sectores industriales y de construcción para levantar y mover cargas pesadas. Estas poderosas herramientas están compuestas por varias partes, componentes o elementos fundamentales que trabajan en conjunto para lograr su funcionalidad óptima. En este artículo, como empresa de Grúas en Valladolid, exploraremos las partes de una grúa y su papel en la operación diaria, incluyendo las diferencias entre grúa torre, grúa móvil, camión grúa y otros tipos. ¡Sigue leyendo!
Contenido
Partes de una Grúa
Las grúas modernas constan de varias partes esenciales que pueden variar en diseño y función dependiendo del tipo de grúa. Sin embargo, las siguientes partes de una grúa, son comunes en la mayoría de los modelos:
1. Estructura Principal (Chasis)
La estructura principal de una grúa proporciona la base y el soporte para los demás componentes. Está compuesta por vigas y placas de acero soldadas que garantizan la estabilidad y resistencia de toda la máquina.
2. Pluma (Brazo)
La pluma es el componente que se extiende desde la estructura principal y sostiene el gancho o la polea en su extremo. Puede ser fija o telescópica, permitiendo así alcanzar alturas variables. La pluma es crucial para determinar la capacidad de alcance y elevación de la grúa.
3. Contrapluma (Contrapeso)
Es una parte importante para equilibrar el peso de las cargas levantadas. Consiste en contrapesos estratégicamente ubicados en la grúa para contrarrestar el momento de carga y evitar que la grúa se vuelque.
Desde nuestra empresa Grúas Yuguero, te recordamos que ofrecemos un servicio de transporte especial y de alquiler de camión grúa, adaptado a cualquier necesidad.
4. Cabrestante
El cabrestante es un mecanismo de enrollado de cable o cuerda que controla el movimiento de la pluma y el gancho. Este componente permite levantar y bajar cargas de manera controlada y segura.
5. Gancho y Cables
El gancho es el punto de conexión directa con la carga. Está unido a los cables de acero que pasan por el cabrestante y la pluma. Los cables son vitales para soportar el peso y transmitir la fuerza de elevación desde el cabrestante hasta la carga.
6. Sistema de Giro (Plataforma Giratoria)
Muchas grúas están equipadas con una plataforma giratoria que permite que la pluma gire 360 grados. Esto proporciona flexibilidad en la posición de trabajo y facilita la carga y descarga desde diferentes ángulos.
7. Sistema de Control
El sistema de control de una grúa puede ser manual o electrónico, dependiendo de la complejidad y el tamaño de la grúa. Permite al operador controlar el movimiento de la pluma, el gancho y otros componentes desde una posición segura.
8. Estabilizadores
Algunas grúas están equipadas con estabilizadores desplegables, especialmente aquellas utilizadas en terrenos irregulares. Estos estabilizadores aumentan la base de soporte de la grúa, mejorando su estabilidad durante las operaciones de elevación.
Resumen de las 8 partes principales de una grúa
| Parte | Función principal | Material habitual | Frecuencia de inspección |
|---|---|---|---|
| Chasis | Base y soporte estructural | Acero soldado | Anual |
| Pluma | Alcance y elevación | Acero estructural | Antes de cada uso |
| Contrapeso | Equilibrio de carga | Hormigón o acero | Antes de cada uso |
| Cabrestante | Control del cable | Acero / mecanismo hidráulico | Mensual |
| Gancho y cables | Conexión con la carga | Acero forjado / cable trenzado | Antes de cada uso |
| Plataforma giratoria | Giro 360° | Rodamiento de acero | Trimestral |
| Sistema de control | Operación remota / cabina | Electrónico / hidráulico | Mensual |
| Estabilizadores | Apoyo en terreno | Pistón hidráulico | Antes de cada uso |
Partes de una grúa según el tipo
No todas las grúas tienen los mismos componentes. Aunque comparten la estructura básica, cada tipo de grúa incorpora elementos específicos según su función. A continuación, repasamos las particularidades de los tipos más habituales:
Partes de una grúa torre
La grúa torre es la grande y fija que se ve en obras de construcción. Sus partes específicas son:
- Mástil o torre: estructura vertical de gran altura que da nombre a este tipo.
- Pluma fija o abatible: brazo horizontal que se extiende desde la cabina.
- Carro de pluma: dispositivo móvil que se desplaza a lo largo de la pluma para posicionar la carga.
- Cabina del operador: situada en la parte superior, ofrece visibilidad de toda la obra.
- Anclajes y arriostramientos: para grúas torre de gran altura, refuerzan la torre al edificio en construcción.

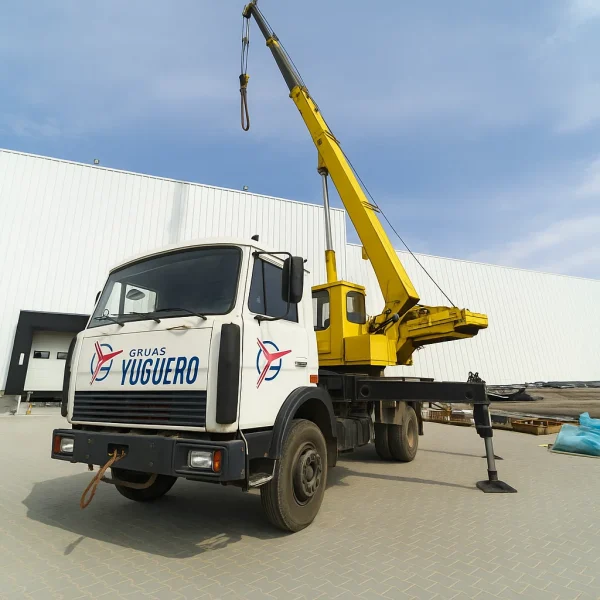

Partes de un camión grúa o grúa pluma
El camión grúa, también llamado grúa pluma, combina un camión con una grúa hidráulica articulada. Sus partes específicas son:
- Chasis del camión: vehículo motorizado sobre el que se monta la grúa.
- Brazo articulado o pluma hidráulica: brazo plegable que se extiende mediante hidráulica.
- Jib: extensión opcional del brazo principal para alcanzar mayor altura o distancia.
- Gato hidráulico de mando: control de la pluma desde el lateral del camión.
- Estabilizadores laterales: brazos que se despliegan a ambos lados del camión para nivelar la carga.
Partes de una grúa móvil o autopropulsada
La grúa autopropulsada es la que se desplaza por carretera y trabaja en distintos puntos. Combina partes de camión y grúa:
- Cabina de conducción: para circulación por carretera.
- Cabina del operador de grúa: separada, desde donde se opera la elevación.
- Pluma telescópica: brazo extensible en varias secciones que aumenta el alcance.
- Plumín o jib: extensión que se acopla a la pluma principal.
- Estabilizadores hidráulicos: cuatro brazos extensibles que apoyan la grúa al trabajar.
- Contrapesos modulares: bloques que se añaden según la carga a elevar.
Partes de una grúa para autos (grúa portacoches)
La grúa portacoches está diseñada específicamente para el transporte de vehículos. Sus partes son:
- Plataforma deslizante: superficie inclinable donde se carga el vehículo.
- Cabestrante eléctrico: tira del coche hasta colocarlo sobre la plataforma.
- Rampa de acceso: parte trasera abatible para subir el vehículo.
- Sistemas de amarre: correas o cadenas para fijar el coche durante el transporte.
- Brazo de elevación auxiliar: en algunas grúas portacoches, sirve para mover vehículos accidentados.
Conclusión sobre las partes de una grúa
Las partes mencionadas anteriormente representan solo una fracción de los numerosos componentes que conforman una grúa. Cada parte cumple un papel fundamental en la seguridad y eficiencia de las operaciones de elevación. Comprender la función de estas partes es esencial para los operadores y técnicos que trabajan con grúas, ya que les permite mantener y operar estas máquinas de manera segura y efectiva.
En definitiva, las partes de una grúa son un sistema complejo donde cada una de ellas trabaja en armonía para lograr levantar y mover cargas pesadas de manera eficiente. La integración de tecnologías modernas ha mejorado significativamente la capacidad y precisión de las grúas, lo que las convierte en herramientas indispensables en una amplia gama de industrias.
Preguntas frecuentes sobre las partes de una grúa
Resolvemos las dudas más habituales sobre los componentes de una grúa y su función.
Las 8 partes principales de cualquier grúa son: chasis o estructura principal, pluma o brazo, contrapeso, cabrestante, gancho y cables, plataforma giratoria, sistema de control y estabilizadores. Cada una cumple una función específica que combinada permite levantar y mover cargas pesadas de forma segura.
El brazo de una grúa se llama pluma. Puede ser fija, telescópica o articulada según el tipo de grúa. En grúas torre se le llama «pluma horizontal» o «jib»; en grúas móviles, «pluma telescópica»; y en camiones grúa, «pluma hidráulica» o «brazo articulado». La extensión adicional que se acopla al extremo se llama plumín o jib.
El contrapeso es un bloque (de hormigón o acero) situado en el extremo opuesto a la pluma. Su función es equilibrar el momento de carga y evitar que la grúa vuelque cuando levanta peso. En grúas torre suelen ser fijos; en grúas móviles son modulares y se añaden según el tonelaje a elevar.
La grúa torre es fija y montada sobre un mástil vertical de gran altura; tiene anclajes al edificio. La grúa móvil o autopropulsada circula por carretera, lleva pluma telescópica (no fija), estabilizadores hidráulicos y contrapesos modulares. La torre alcanza más altura pero no se mueve; la móvil tiene menos alcance vertical pero se desplaza entre ubicaciones.
El cabrestante es el mecanismo de enrollado del cable que controla la elevación y descenso de la carga. Está formado por un tambor giratorio sobre el que se enrolla el cable de acero, accionado por un motor (hidráulico, eléctrico o de combustión). Es uno de los componentes que más se inspecciona porque su fallo puede provocar caídas de carga.
Los estabilizadores son brazos hidráulicos extensibles (normalmente 4) que se despliegan al llegar al lugar de trabajo. Su función es aumentar la base de apoyo de la grúa y nivelarla sobre terreno irregular. Sin estabilizadores desplegados, la grúa no puede operar con seguridad porque el riesgo de vuelco se multiplica.
Las partes específicas de un camión grúa son: chasis del camión (el vehículo), brazo articulado hidráulico o pluma, jib o plumín (extensión opcional), mandos hidráulicos laterales y estabilizadores que se despliegan a ambos lados. La diferencia con la grúa móvil es que la pluma es articulada (se pliega), no telescópica.
La cabina del operador se llama cabina de mando o cabina del gruista. En grúas torre está situada en la parte superior, junto a la base de la pluma, para tener visibilidad completa de la obra. En grúas móviles existen dos cabinas separadas: una de conducción (para circular por carretera) y otra de mando (para operar la grúa).
